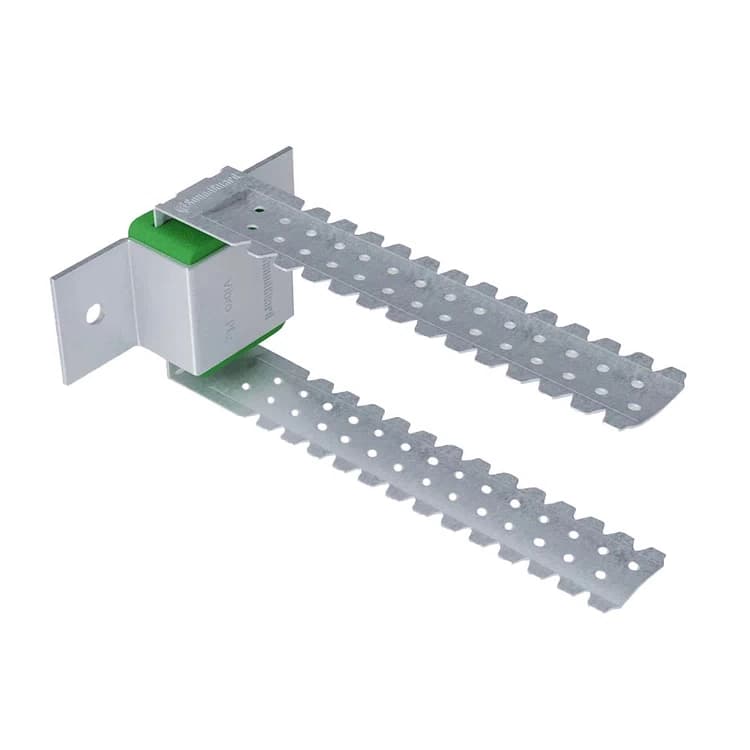

Подвес прямой SoundGuard Vibro PL 60х27 антивибрационный 1 мм

Применяется в конструкциях каркасно-подвесных потолков и стен для эффективного снижения передачи структурного шума. Совместим с металлопрофилем 60x27 и применяется в качестве виброгосящего крепления.
Состоит из П-образного усиленного металлического профиля с упругим элементом из эластомера толщиной 25 мм, который исключает контакт основания и крепежного элемента с несущим профилем. С его помощью обеспечивается снижение передачи структурного шума от перекрытия на каркас подвесного потолка.
Подвес имеет 2 точки крепления, что увеличивает его надежность.
Срок службы более 30 лет.

Способ монтажа

• Виброподвес имеет 2 точки крепления к опорной конструкции.

• Подвесы необходимо устанавливать с одинаковым шагом, сетка каркаса должна получиться 600х400мм, после чего обязательно извлечь все крепления направляющих профилей. При этом эффективная нагрузка не должна превышать максимально допустимого значения – 0,25 кН (25 кг) на один подвес.

• Виброподвес крепится к потолку анкерным элементом крепления. Профиль крепится к подвесу саморезами «клопами» 4,2х13 мм, по 2 шт в каждой точке соединения. После крепления профилей, выступающие концы подвеса отгибаются.

• Монтировать одноуровневый или двухуровневый металлический каркас на потолке необходимо строго по технологии возведения данных конструкций.

• Крепление к стенам осуществляется с помощью дюбель-гвоздей. В зависимости от состава ограждающей конструкции, окончательный способ крепления определяется на месте монтажа. Шаг подвесов составляет 600 мм.

Рекоменуемый расход виброподвесов

• для конструкции потолка от 3 шт. на кв.м;

• для конструкции стены 2,2 шт. на кв.м

При монтаже на потолок

15 кг.

При монтаже на стену

25 кг.

Максимальная нагрузка на 1 крепление
